单相、三相导轨式电表选型指导

目前终端电能计量表的安装普遍采用传统壁挂式的安装方式，存在体积大，安装不方便的缺点。而导轨式安装电表采用模数化设计，具有体积小，易安装，易组网等优点，易于实现终端电能计量，便于用电回路加装电度表的改造。

浙江智电导轨式安装电能表，它用于380V/220V/100V/57.7V，采用标准DIN35mm导轨式安装，结构模数化设计，宽度与微型断路器匹配，可方便安装于照明箱内。

电表采用LCD显示，测量电能及其它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能。可用RS485通讯接口与上位机实现数据交换。

导轨式安装电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215、GB/T 17883和电力行业标准DL/T614对电能表的各项技术要求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电能管理考核。

导轨式安装电能表由于其微型化的结构，可方便其与微型断路器一起使用，安装于终端配电箱箱内。为低压终端的电能计量提供了有效的解决方案。可广泛应用于楼宇、商场、会展中心、学校、、港口及工厂等。

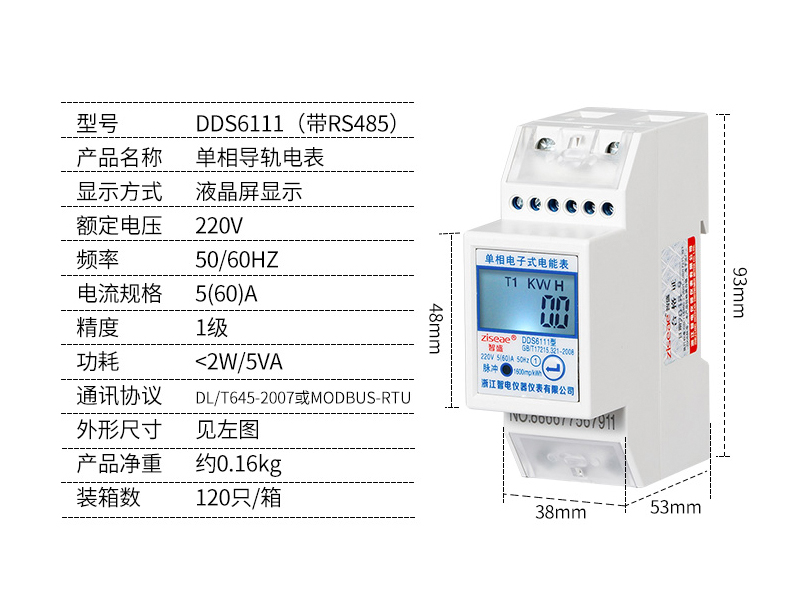

一、DDS6111-2（RS485)单相导轨式电能表的选型如下：

1、计量功能：电量，电流，电压，功率等功能。

2、采用高品质计度器显示累计电量(6+1位)，显示清晰鲜艳直读性好。

3、电能计量脉冲发光二极管指示(红)。

4、采用光电隔离的无源脉冲输出接口，方便校表及脉冲数据采集。

5、采用高品质长寿命电子器件，宽负荷，过载能力强，精度高，低功耗，误差曲线平直，长期工作不需调校。

6、良好的防潜动逻辑设计，当电压回路加115%的参比电压，电流回路无电流时，电能表无脉冲输出。

7、具有RS485通讯功能,可用连接RS485通讯网络进行远程抄表和集中管理，标准配置通讯协议支持DL/T645-2007或Modbus-RTU协议

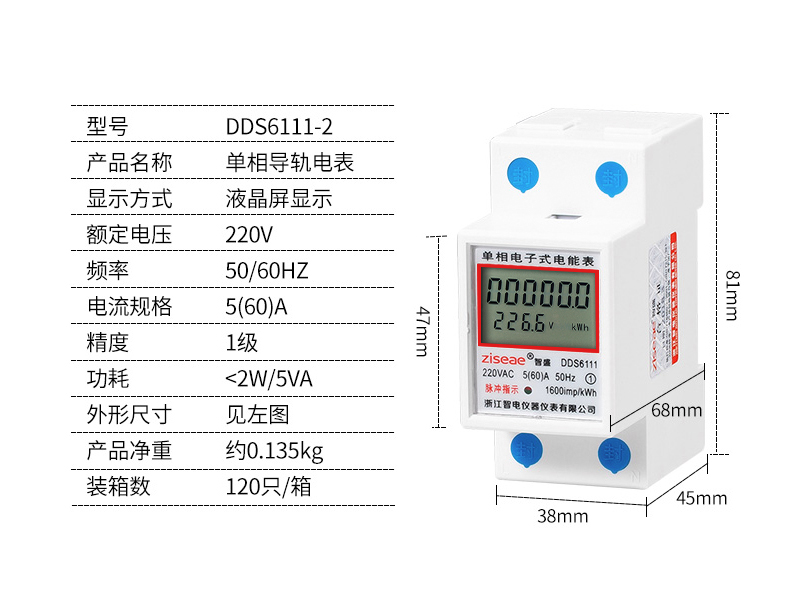

二、DDS6111-2单相导轨式电能表的选型如下：

1、计量功能：电量，电流，电压，功率等功能。

2、采用高品质计度器显示累计电量(6+1位)，显示清晰鲜艳直读性好。

3、电能计量脉冲发光二极管指示(红)。

4、具有电源指示功能(绿)。

5、采用光电隔离的无源脉冲输出接口，方便校表及脉冲数据采集。

6、采用高品质长寿命电子器件，宽负荷，过载能力强，高精度，低功耗，误差曲线平直，长期工作不需调校。

7、良好的防潜动逻辑设计，当电压回路加115%的参比电压，电流回路无电流时，电能表无脉冲输出。

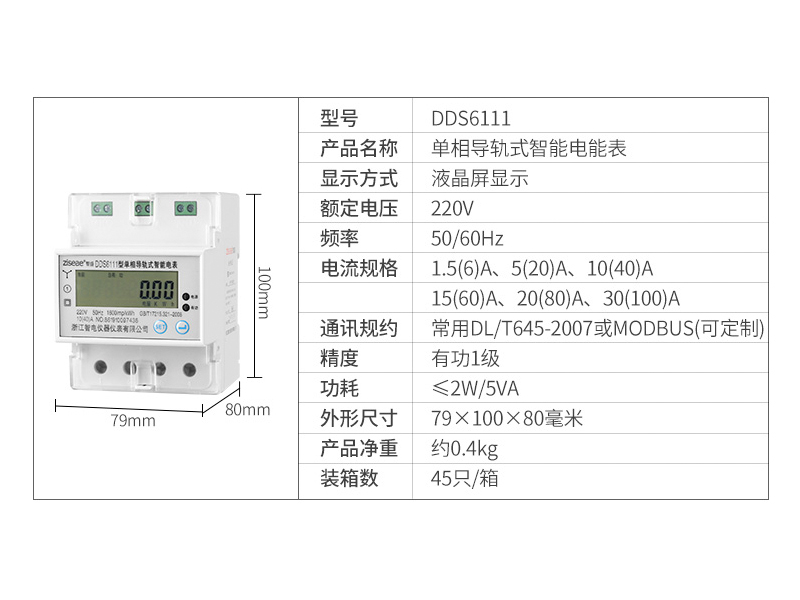

三、DDS6111-4（RS485)单相导轨式电能表的选型如下：

1、计量功能：电量，电流，电压，功率、频率等功能。

2、采用高品质计度器显示累计电量(6+1位)，显示清晰鲜艳直读性好。

3、电能计量脉冲发光二极管指示(红)。

4、采用光电隔离的无源脉冲输出接口，方便校表及脉冲数据采集。

5、采用高品质长寿命电子器件，宽负荷，过载能力强，精度高，低功耗，误差曲线平直，长期工作不需调校。

6、良好的防潜动逻辑设计，当电压回路加115%的参比电压，电流回路无电流时，电能表无脉冲输出。

7、具有RS485通讯功能,可用连接RS485通讯网络进行远程抄表和集中管理，标准配置通讯协议支持DL/T645-2007或Modbus-RTU协议

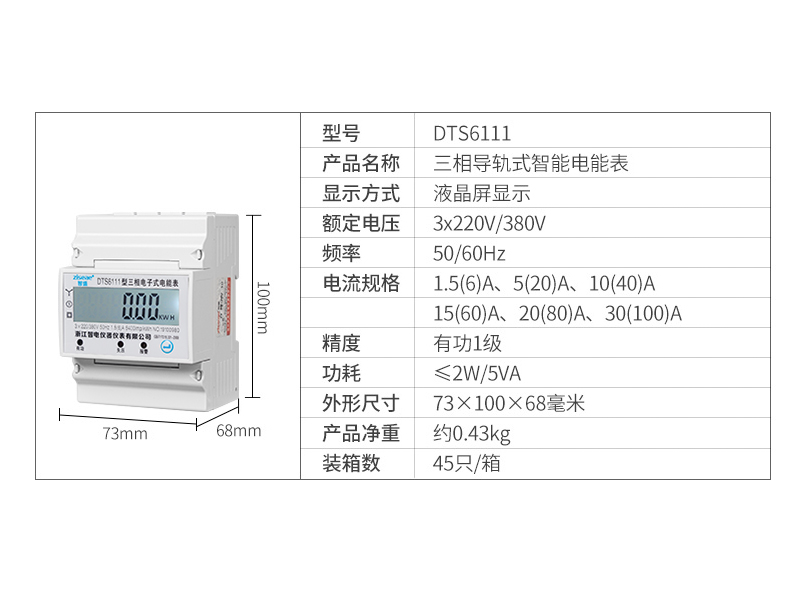

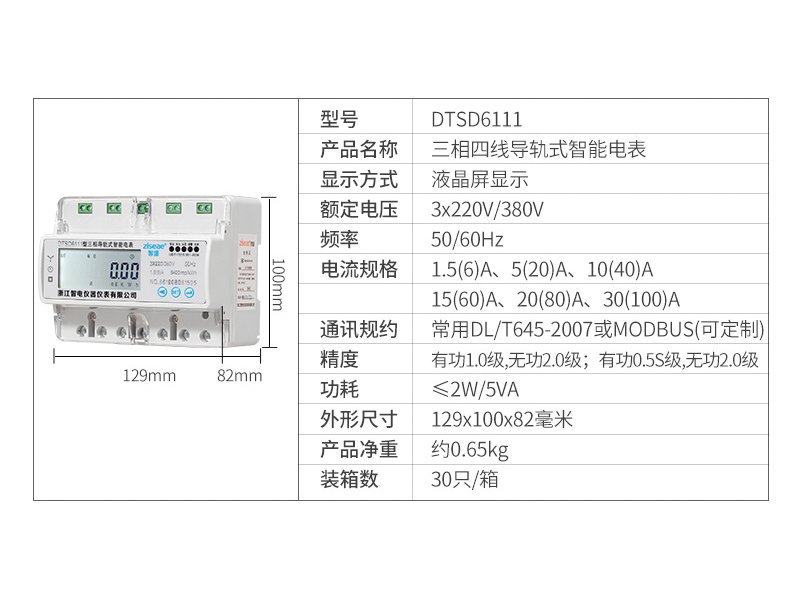

四、DTS6111-7(多功能）三相导轨式电能表的选型如下：

1.电能计量功能 ：计量有功电量、无功电量、电压、电流、有功功率、无功功率、功率因素、电网频率、视在功率等功能。

2.计量有功正反向电能，反向电能单独计量

3.三相电源供电，一相或两相断电，计量准确度不受影响。三相电源断电后，所有存储数据不丢失，并能保持10年以上。

4.计量等级：有功0.5Ｓ级、无功2.0级

5.报警功能：缺相时报警指示灯灭。

6.通讯功能:具有RS485通讯功能,可用连接RS485通讯网络进行远程抄表和集中管理，标准配置通讯协议支持DL/T645-2007或Modbus-RTU协议

7.显示功能 ：采用宽温大液晶方式显示各类信息；电能量显示位数为6为整数，2为小数，具有参数自动轮显功能。

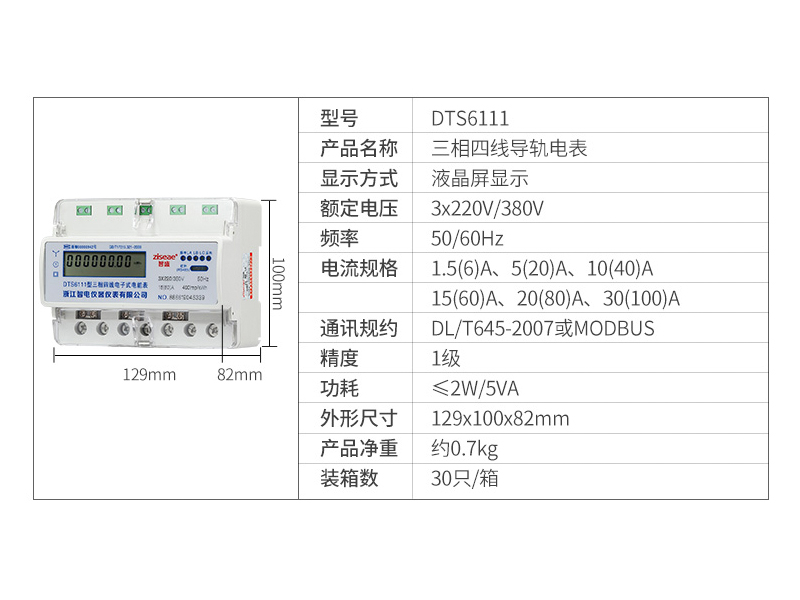

五、DTS6111-7（RS485）三相导轨式电能表的选型如下：

1.电能计量功能 ：计量有功电量。

2.三相电源供电，一相或两相断电，计量准确度不受影响。三相电源断电后，所有存储数据不丢失，并能保持10年以上。

3.计量等级：有功1.0级

4.报警功能：缺相时报警指示灯灭。

5.通讯功能:具有RS485通讯功能,可用连接RS485通讯网络进行远程抄表和集中管理，标准配置通讯协议支持DL/T645-2007或Modbus-RTU协议

6.显示功能 ：采用宽温大液晶方式显示各类信息；电能量显示位数为6为整数，2为小数，具有参数自动轮显功能。

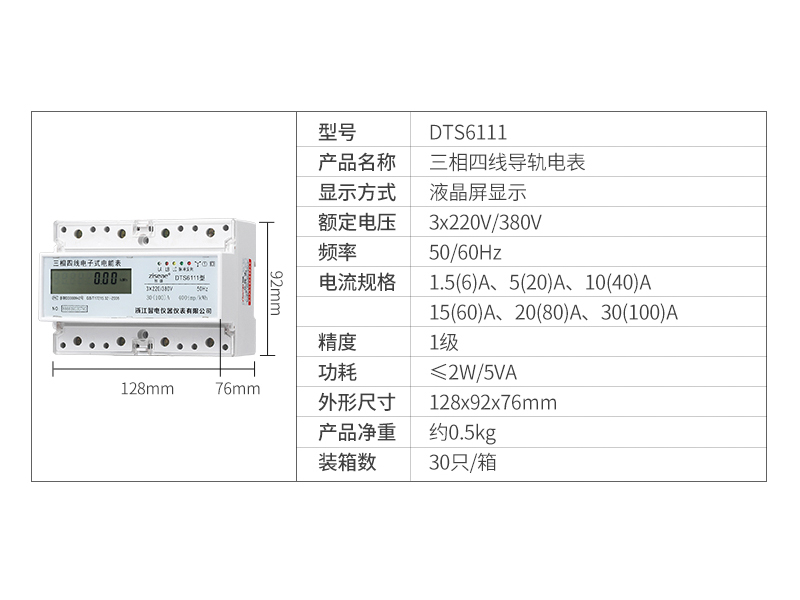

六、DTS6111-7三相导轨式电能表的选型如下：

1.电能计量功能 ：计量有功电量。

2.三相电源供电，一相或两相断电，计量准确度不受影响。三相电源断电后，所有存储数据不丢失，并能保持10年以上。

3.计量等级：有功1.0级

4.报警功能：缺相时报警指示灯灭。

5.显示功能 ：采用宽温大液晶方式显示各类信息；电能量显示位数为6为整数，2为小数，具有参数自动轮显功能。

七、DTS6111-4三相导轨式电能表的选型如下：

1.电能计量功能 ：计量有功电量、电压、电流、有功功率、功率因素、电网频率等功能。

2.计量有功正反向电能，反向电能单独计量

3.三相电源断电后，所有存储数据不丢失，并能保持10年以上。

4.计量等级：1级

5.显示功能 ：采用宽温大液晶方式显示各类信息；电能量显示位数为6为整数，2为小数，具有参数自动轮显功能。

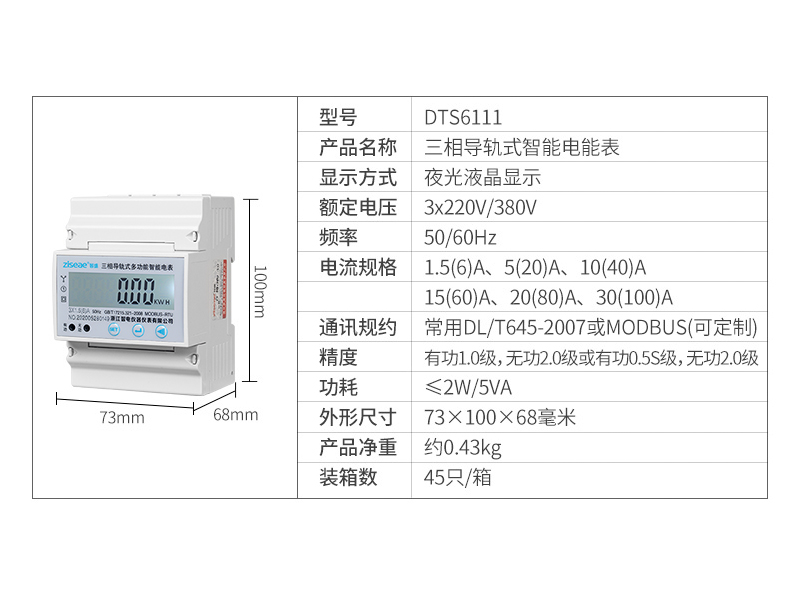

八、DTS6111-4（多功能）三相导轨式电能表的选型如下：

1.电能计量功能 ：计量有功电量、无功电量、电压、电流、有功功率、无功功率、功率因素、电网频率、视在功率等功能。

2.计量有功正反向电能，反向电能单独计量

3.三相电源断电后，所有存储数据不丢失，并能保持10年以上。

4.计量等级：有功0.5Ｓ级、无功2.0级或有功1.0Ｓ级、无功2.0级

5.通讯功能:具有RS485通讯功能,可用连接RS485通讯网络进行远程抄表和集中管理，标准配置通讯协议支持DL/T645-2007或Modbus-RTU协议

6.显示功能 ：采用宽温大液晶方式显示各类信息；电能量显示位数为6为整数，2为小数，具有参数自动轮显功能。
