DTSD6111、DSSD6111型三相导轨式智能多功能电能表（4P）

概述：

DTSD6111、DSSD6111型三相有功电能表，是一种室内三相电能表，是我公司为了适应我国电网改造，适应我国国情而设计开发的电能表。它具有较高的准确度和可行性。本仪表采用国际先进的低功耗模集成电路技术及SMT先进工艺，关键元器件选用进口品牌、长寿命器件，提高了产品的可靠性，延长了使用寿命。准确计量有功电能，且可以通过红外通讯方式抄电量,读数直观且使用方便。本仪表设计符合标准GB/T 17215.321-2008《1级和2级静止式交流有功电能表》、GB/T 17215.323-2008《2级和3级静止式交流无功电能表》。

功能特点：

1.电能计量功能 ：计量有功电量、无功电量、电压、电流、有功功率、无功功率、功率因素、电网频率、视在功率等功能。

2.计量有功正反向电能，反向电能单独计量

3.三相电源断电后，所有存储数据不丢失，并能保持10年以上。

4.计量等级：有功0.5Ｓ级、无功2.0级或有功1.0Ｓ级、无功2.0级

5.通讯功能:具有RS485通讯功能,可用连接RS485通讯网络进行远程抄表和集中管理，标准配置通讯协议支持DL/T645-2007或Modbus-RTU协议

6.显示功能 ：采用宽温大液晶方式显示各类信息；电能量显示位数为6位整数，2位小数，具有参数自动轮显功能。

技术规格：

◆ 电压:3x 100V、3 x 380V ; 3 x 220V/380V。

◆ 频率:50Hz, 60Hz

◆ 电流规格:1.5（6）, 5(20)A, 10(40)A, 15(60)A, 20(80)A, 30(100)A

◆ 电压回路功耗:_2W, 5VA

◆ 电流回路功耗:<1VA(Ib)

◆ 正常工作温度:-15℃～+55℃

◆ 存贮运输温度:-25℃～+70℃

◆ 环境湿度:c 85%

◆ 产品寿命:大于10年

◆ 外型尺寸:73mm x 100mm x 68mm

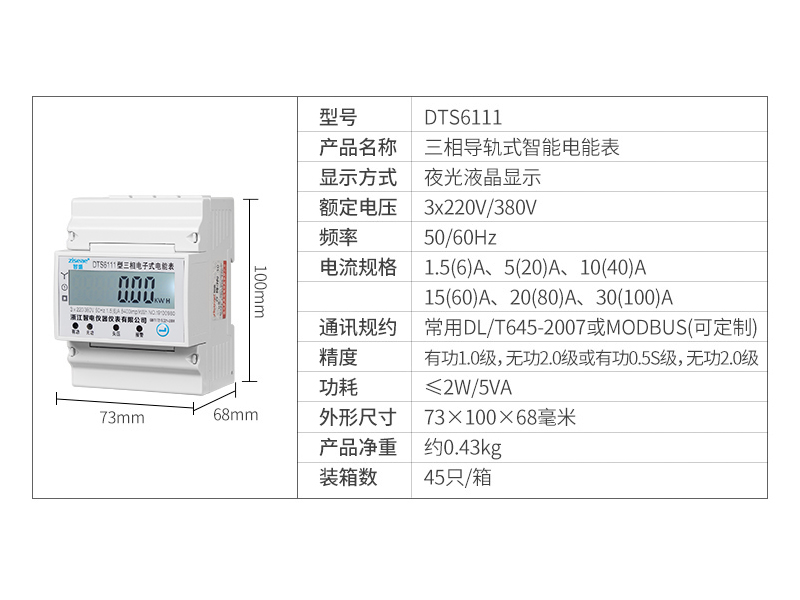

产品参数：

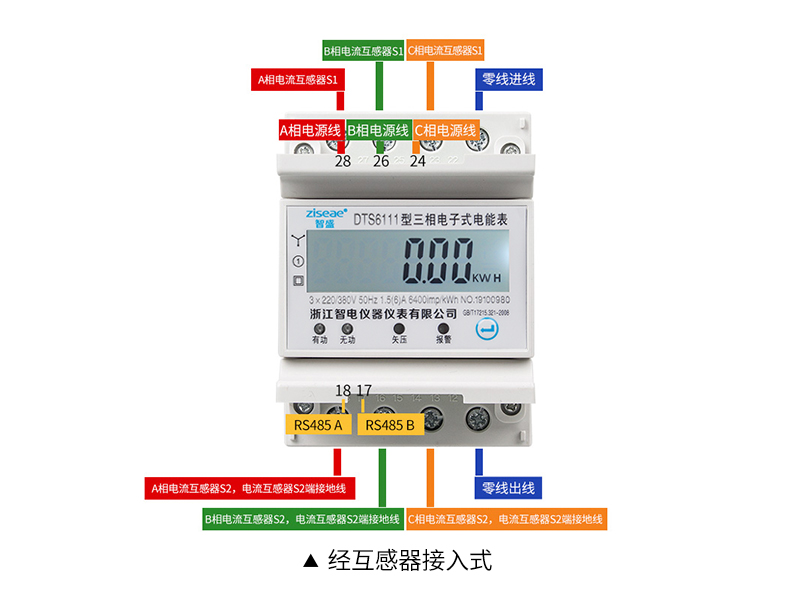

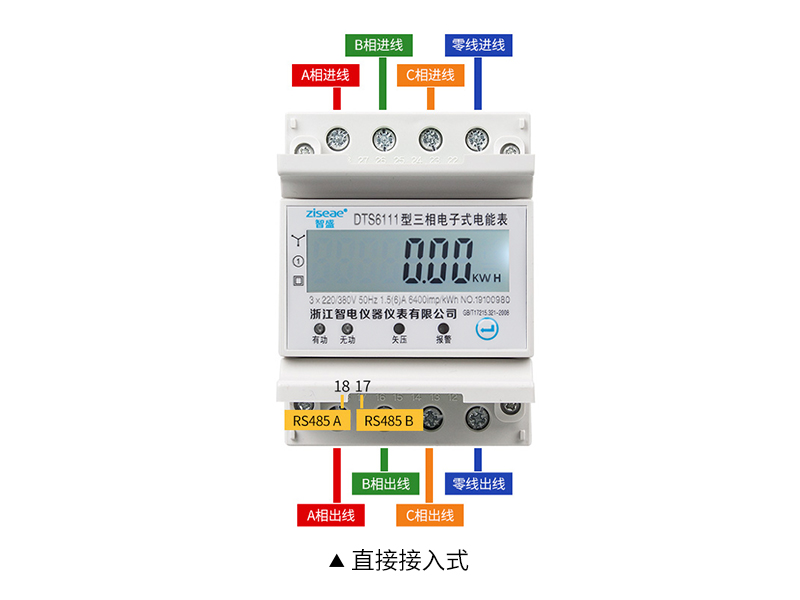

接线方式：
