1.概述

DTS6111三相四线、DSS6111三相三线型三相电子式电能表是采用集成电路，16位A/D转换、数字乘法器、应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的仪表。该表采用独立三单元计量?？槟懿饬咳嗾蚝头聪虻挠泄Φ缒堋＜屏课蟛罹哂形榷ㄐ?。

主要特点：具有良好的抗电磁骚扰、低自耗、精度高、防窃电、宽量程、寿命长、可配液显示电量。

本电表适用于环境温度为—10~50℃，相对湿度不超过85%。

2.功能与特点

1、具有双向计量有功电能的功能，液晶显示器显示总电量；

2、具有RS-485及红外通讯，可远程方便地抄出电能表的总电量；

3、可设置或回抄：总电量、仪表常数、表地址、表密码等参数；

4、具有编程开关，可在线编程；

5、芯片内部具有看门狗系统，使数据安全可靠，停电数据保存长久（连续停电可保存１０年以上）；

6、互相隔离的电源，分别为CPU、计量部分及RS485接口提供可靠的工作电源。

7、具有断相指示功能。

8、通讯规约

按《多功能电能表通信规约Multi-function watt-hour meter communication protocol》 DL/T 645—2007中华人民共和国电力行业标准执行。

3.工作原理

DTS6111三相四线、DSS6111三相三线型三相静止式电能表工作原理如图1所示。

本电能表采用三相供电方式，并在任一单相供电情况下能正常工作。

电能表工作时，电压、电流经取样电路分别取样后，送至大规模专用集成电路缓冲放大、再由16位A/D转换器转换成数字信号，经数字乘法器运算后，送到CPU进行处理，最后，CPU将处理过的数据根据需要送至显示部分、步进计数器等输出单元。

4.规格型号及技术指标

4.1规格型号

型号	准确度 等  级	参比电压 Un	额定电流 Ib	接入方式	仪表常数 imp/kWh
DTS6111 DSS6111	0.5，1	3X220/380 3X57.7/100	1.5(6)	互感式	1600
			10(40)	直接式	400
			15(60)	直接式	400
			20(80)	直接式	160

4.2基本误差（平衡负载误差极限）

电流值	功率因素（COSφ）	基本误差（%）
		0.5	1
0.01Ib≦I<0.05Ib	1.0	±1.0
0.02Ib≦I<0.05Ib	1.0		±1.5
0.05Ib≦I	1.0	±0.5	±1.0
0.02Ib≦I<0.1Ib	0.5（感性）	±1.0
0.02Ib≦I<0.1Ib	0.8（容性）	±1.0
0.05Ib≦I<0.1Ib	0.5（感性）		±1.5
0.05Ib≦I<0.1Ib	0.8（容性）		±1.5
0.1Ib≦I	0.5（感性）	±0.6	±1.0
0.1Ib≦I	0.8（容性）	±0.6	±1.0

注：（Ib额定电流Imax最大电流）

4.3起动

在参比电压，参比频率及COSφ=1.0的条件下，负载电流为0.001Ib(0.5级)、0.002Ib(1级)仪表应能连续计量电量。

4.4潜动

 电压回路加额定电压115%，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。

4.5电压范围

    正常工作电压：0.9Un-1.1Un

    极限工作电压：0.8Un-1.15Un

4.6功耗

电压线路功耗：≦2W和5VA

电流线路功耗：≦1VA

   4.7气侯条件

正常工作温度：  -10℃   +45℃ 极限工作温度：  -20℃   +55℃

存贮和运输温度：-25℃   +70℃一年中的30天（以自然方式扩散）湿度可达95%，其余时间有时可达85%。

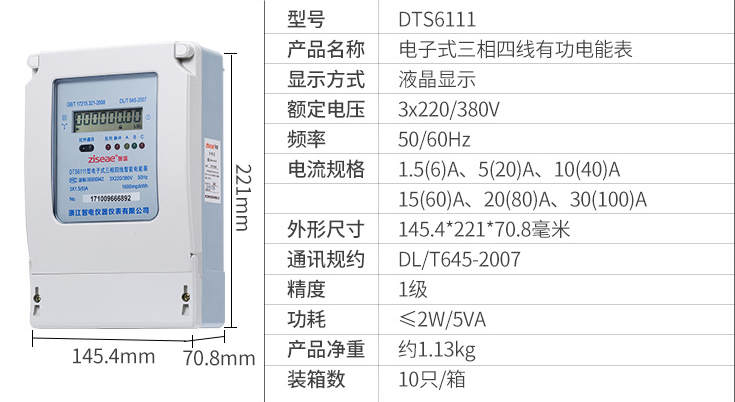

4.8机械尺寸

外形尺寸：228mm×144mm×72mm

4.9重量：约1.2kg

5.安装和接线

5.1电表在出厂时经检验合格，并加封铅印。如无铅印或贮存过久，应请有关部门重新校验加封，方可安装使用。

5.2电表上部有挂钩螺钉孔，用M4挂钩螺钉固定，电表下部有2个安装孔用M4X10或M4X12普通螺钉固定在接线板上。电能表的安装、尺寸如图下：

5.3电表应按照端钮盒盖反面所贴的接线图正确接线，拧紧接线螺钉。



5.3.1功能端子接线：（图4.1）

 SHAPE  \* MERGEFORMAT

5.3.2电源端子接线图

DTS6607型三相四线直接式接线图（图4.2）



DSS6607型三相四线经电流互感器接线图（图4.3）

     DSS6607型三相三线直接式接线图（图4.3）

DSS6607型三相三线经电压电流互感器接线图（图4.4）



6.运输和存贮

产品在运输和拆封时不应受到剧烈冲击，并根据GB/T15464-1995《仪器仪表包装通用技术条件》规定运输和存贮。

    库存和保管应在原包装条件下存放在支架上，叠放高度不应超过5层。

保存的地方应清洁，其环境温度应为0-40℃，相对湿度不超过85%，且在空气中不含有足以引起腐蚀的有害物质。

7.保证期限

电能表自出厂日起，在用户遵守说明书规定要求，且制造厂铅封仍完整的条件下，若发现电能表不符合技术条件所规定的要求时，公司给予一年包退，三年包换，五年包修。

附录:

数据标识

数据名称	标识符	数据格式	数据长度	读写特性
当前有功总电能	9010	XXXXXX.XX	4	只读
当前电量数据块	901F		20	只读
电表常数	C030	NNNNNN	3	只读
电表号	C032	NN……..NN	6	读写
密码权限及密码	C212	NNNNNNNN	4	写
*冻结有功电能量	9A10	XXXXXX.XX	4	只读
电能总底度	C119	NNNNNN.NN	4	写
反向有功总电能	9020	NNNNNN.NN	4	只读
*断、送电控制	C028	NNNN	2	写
电表运行状态字	C020	状态字	1	只读
