概述：

DDS6111-4P导轨式电能表是我公司研制开发的一款新型单相电子式电能计量产品。该产品符合GB/T17215.321-2008和IEC62053-21国际标准中1级和2级静止式交流有功电能表相关技术要求，适用于参比电压为220/230V，频率50Hz/60Hz的单相交流有功电能的计量。该产品适应电压范围宽、可靠性高、寿命长、精度高、功耗低，并且具有防窃电等功能。其采用导轨式结构设计，体积小、安装方便，采用标准的35mm导轨安装接口国际通用?？晒惴河τ糜诔鞘小⑴┐寤蚬こ笠档牡ハ嗟缒芗屏亢图惺桨沧?。

功能特点：

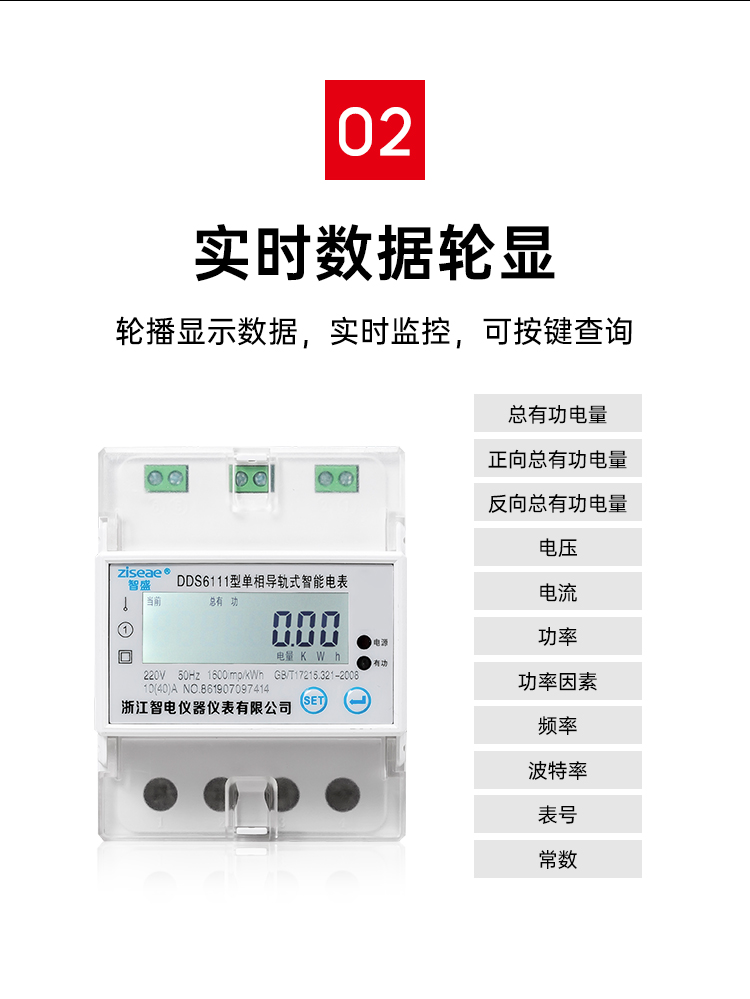

1、计量功能：电量，电流，电压，功率、频率等功能。

2、采用高品质计度器显示累计电量(6+2位)，显示清晰鲜艳直读性好。

3、电能计量脉冲发光二极管指示(红)。

4、采用光电隔离的无源脉冲输出接口，方便校表及脉冲数据采集。

5、采用高品质长寿命电子器件，宽负荷，过载能力强，精度高，低功耗，误差曲线平直，长期工作不需调校。

6、良好的防潜动逻辑设计，当电压回路加115%的参比电压，电流回路无电流时，电能表无脉冲输出。

7、具有RS485通讯功能,可用连接RS485通讯网络进行远程抄表和集中管理，标准配置通讯协议支持DL/T645-2007或Modbus-RTU协议

◆ 电压：220V/230V±20%

◆ 频率：50Hz，60Hz

◆ 等级：1.0级

◆ 电流规格：1.5(6)A  5(20)A  10(40)A  15(60)A  20(80)A  30(100)A

◆ 电压回路功耗：≤2.0W，5VA

◆ 电流回路功耗：≤1VA(Ib)

◆ 正常工作温度：-15℃ ～+55℃

◆ 存贮运输温度：-25℃ 、+70℃

◆ 环境湿度：≤85%

◆ 产品寿命：大于10年

◆ 外型尺寸：79mm×100mm×80mm

◆ 重量：约0.4KG

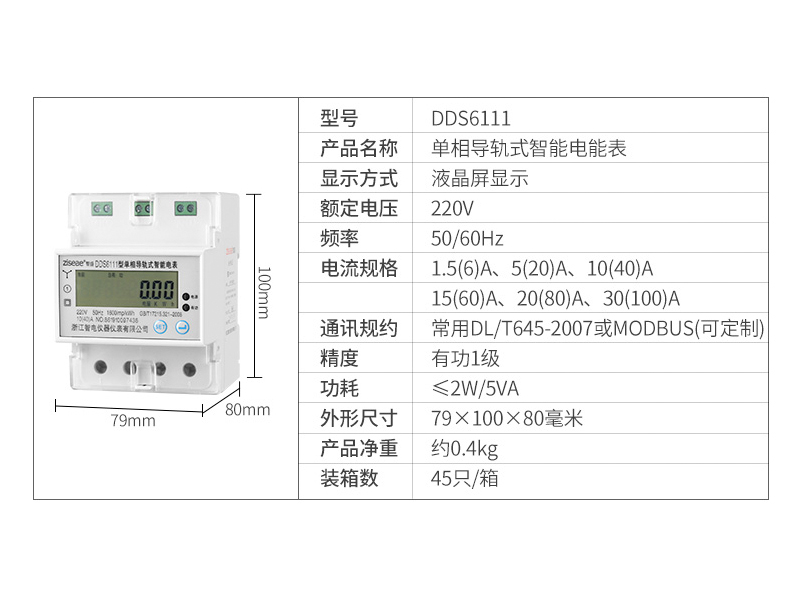

产品参数：

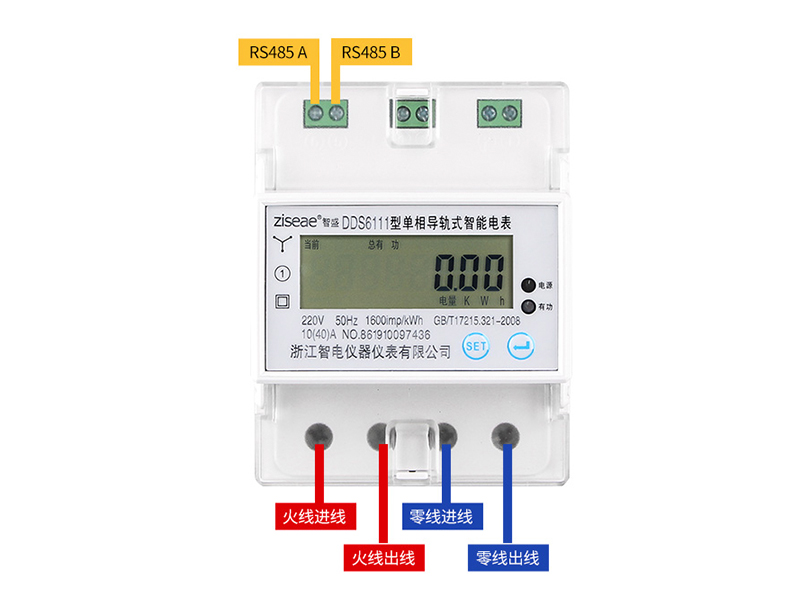

接线方式：
