6.主要功能

6.1计量功能

6.1.1 计量有功和无功电能并存储其数据。

6.1.2 电能按正、反向有功电量和无功总电能分别计算、显示、转存。

6.1.3 正向、反向有功和无功用电，反复断电、上电操作都不影响电能表的准确性；

6.1.4 指示灯

当有电量脉冲信号时，点亮脉冲指示灯（有功和无功各有一只指示灯）约80±20ms。

1.概述

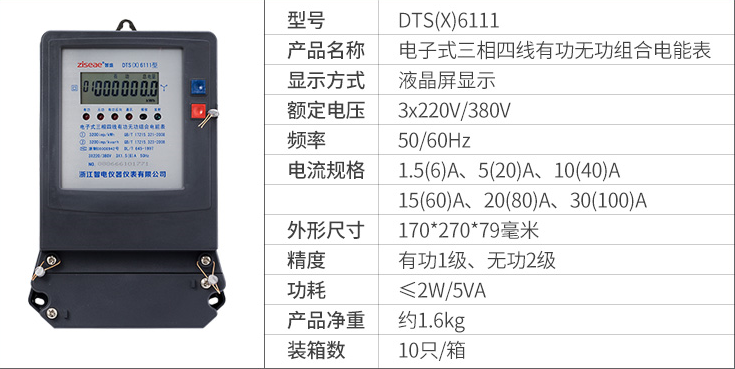

    DTS(X)6111、DSS(X)6111型三相电子式有功无功组合电能表（以下简称电能表），是为了适应电网改造设计开发的有功、无功组合式电能表。它具有较高的准确度和可行性。产品制造标准符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》、GB/T17215.323-2008、DL/T614-1997《多功能电能表》、DL/T645-1997《多功能电能表通信规约》等电力行业标准对三相静止式电能表全部技术要求，是对需要进行无功电量考核的企业、变电站或电厂理想的选择，亦适合输配电或配网自动化用表。本产品可供计量参比频率为50Hz电网中的三相交流有功和无功电能，并能进行正、反向电能计量和红外及RS485通讯功能。其特点是精度高、可靠性好、宽负荷、低功耗、误差曲线平直、抗干扰能力强。

2、工作原理

2、1 电能计量单元工作原理

电能计量单元工作原理

   被计量的每一相电能的电流通过互感器采样得到电压信号,再通过ATT7026A芯片内部的差放电路将电压信号放大,放大的信号经过A/D转换成与其成比例的数字信号,再经过高通滤波去除信号中的直流分量后进入数字乘法器的一个输入端。被计量的电能电压信号经过电阻分压取样，通过

ATT7026A芯片内部的差放电路将信号放大，再经过A/D转换成与其成比例的数字信号，进入数字乘法器的另一个输入端与电流通道的信号进行乘法运

算，完成被计量电能的瞬时功率测量。每相输出瞬时功率通过数字低通滤波器,进行积分处理，然后进行绝对值累加后进入"数字/频率"转换器，经过分频电路输出的脉冲经过隔离后送入CPU单元进行处理，分别记录有功和无功的总电量及有功反向电量。

3.2 CPU单元工作原理

电能计量单元输出的高频脉冲通过两个光电耦合器，一路作为无源脉冲输出用于出厂检验和用户对电能表进行校验；另一路送到CPU芯片进行数据处理。CPU在系统（电能表程序）指令下，根据数据存储器中的记忆及仪表常数计算出有功和无功的电量值，再转存到内部存储器中，存储的数据既可以通过LCD显示， 又可以通过红外和RS485两种通迅方式输出。

3.技术指标

 ·参比频率：50Hz；

   ·参比电压：三相四线 3X220/380V、3X57.7/100V;

 三相三线 3X380V、3X100V；

   ·电流规格：经互感器接入式：3X1.5(6)A、3X(6)A;直接接入式：3X5(20)A、3X10(40)A、3X15(60)A、3X20(80)A、3X30(100)A;

   ·仪表常数：100imp/kWh-6400imp/kWh（以铭牌标注为准）；

   ·准确度等级：有功1级、无功2级；

1

·起动：在参比电压、参比频率及功率因数为1.0的条件下,有功0.004Ιb（1级），无功0.005Ιn（2级）电能表能起动并开始连续计量电能。

    ·潜动：具有逻辑防潜动功能,电压回路加参比电压115%，电流回路断开的情况下，电能表不产生多余一个脉冲输出。

·气候条件

·电气参数

4.尺寸及重量

4.1外形及安装尺寸图

4.2外形尺寸：270X170X79mm；安装尺寸：240X150mm

4.3重量： 约2kg

3

5.安装使用

   ·安装电能表需有经验的电工或专业人员，并确定已经读完本手册；

   ·从包装箱中取出电能表，确认外壳无损伤，检查包装箱中的物品是否和清单中的吻合；

   ·电能表上部有挂钩螺钉孔，用M4挂钩螺钉固定，电能表下部有两个安装孔，用M4X10或M4X12自攻螺钉固定在墙壁或接线板上（见外形尺寸图）；

  ·检查两端的铅封是否完好；

   ·电能表应按接线端盖上的接线图正确接线，13、14端为RS485通讯接口端，15、16端为有功脉冲测试输出端，17、18端为无功脉冲测试输出端；

   ·脉冲测试口示意图
