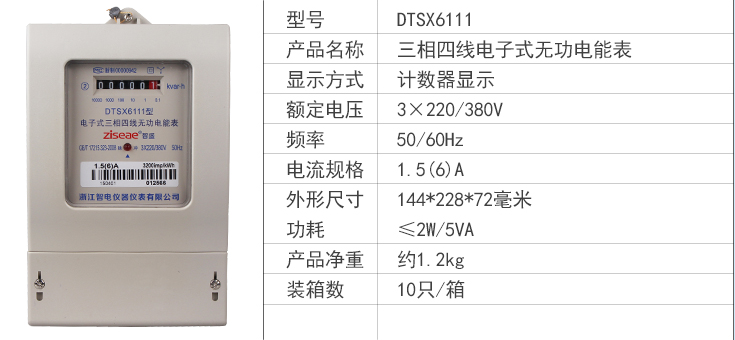

DTSX6111型三相四線和DSSX6111型三相三線兩種型號三相電子式無功電能表，內部運用了集成電路在經過SMT工藝生產制作而成。結構設計合理，制作工藝先進，跟傳統的電能計量表對比，三相電子式有功電能表的測量準確度高、性能可靠。

2 主要功能與特點

·總電量計度器指示或LCD顯示。

·有功正向電能計量。

·A相、B相、C相失壓檢測指示。

·一路無源脈沖輸出。

注：根據用戶要求LCD顯示可加裝485通訊接口。

3  主要技術指標

·基本誤差:（平衡負載時）

負載電流	功率因數	基本誤差%
		1.0級	2.0級
0.05Ib	1.0	±1.5	±2.5
0.1Ib—Imax	1.0	±1.0	±2.0
0.1 Ib	0.5感性	±1.5	±2.5
0.2Ib—Imax	0.5容性	±1.0	±2.0

·型號規格

型號	DTSX6111三相四線	DSSX6111三相三線	標定電流	額定 頻率
額定 電壓	3×220V/380V	3×380V	1.5（6）A、5（20）A 10（40）A、20（80）A、30（100）A	50Hz
	3×57.7V/100V	3×100V	1.5（6）A、3（6）A	50Hz

·起動電流：1.0級0.4% Ib標定電流、2.0級0.5% Ib標

定電流。

·潛動：有防潛動邏輯設計。

·電壓線路功耗：≤2W/10VA。

·工作電壓范圍：0.8Un~1.2Un

·工作溫度：-10°C ~ 45°C

·極限溫度：-20°C ~ 55°C

·年平均濕度≤75%。

·重量：約1.2Kg

·外形尺寸：230mm×145mm×70mm

4 安裝與使用

電能表安裝在室內或室外電表箱內，安裝底座應固定在堅固耐火的墻上，空氣中無腐蝕性氣體，具體安裝尺寸圖見附錄圖一（建議安裝高度為1.8m）；安裝過程中如果本機受到劇烈撞擊或高空跌落外殼有明顯損毀時，請不要安裝、加電，并盡快與供應商聯系。

電能表應按照接線圖進行接線，最好用銅線或銅接線頭接入。

5  包裝及運輸存儲

該表的運輸和拆封不應受到劇烈沖擊，保存的地方環境溫度為0℃-60℃，相對濕度不超過85%，且在空氣中不應含有引起腐蝕的氣體。

電能表在倉庫內保存，在原包裝條件下，疊放高度不應超過五層，內包裝拆封的電能表不宜貯存。

6  接線圖
